24 апреля 2009 - Carina ED / Corona Exiv

Инструкция по установке фильтра в охлаждающий блок кондиционера для комплектаций автомобилей, в которых не предусмотрен штатный фильтр.

По материалам BlackRielt в форуме Drom.ru.

Для установки фильтра необходимы:
1) сам фильтр — отлично подходит фильтр AC101 от Toyota Corona, Vitz/Yaris и некоторых других;

Фильтр AC101

Фильтр AC101

Фильтр AC101

Фильтр AC101

2) антисептик для очистки от грязи и запахов испарителя кондиционера;
3) уплотнитель (паралон или вспененная резина) для заполнения щелей между фильтром и стенками блока.

Последовательность установки:

1. Снять бардачок. Для этого открутить винты сверху и снизу (под пластиковым порогом)

Винты сверху

Винты сверху

Винт снизу

Винт снизу

2. За бардачком расположен интересующий нас блок охлаждения:

Бардачок

Бардачок

Блок охлаждения

Блок охлаждения

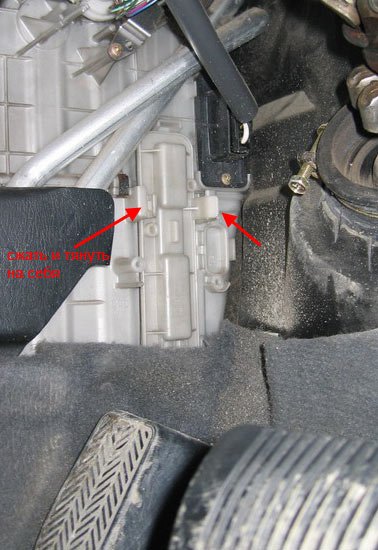

3. Необходимо отсоединить лючки с разъемами блока охлаждения и снять нижнюю крышку блока:

Снять лючок

Снять лючок

Разобрать корпус

Разобрать корпус

4. Промыть антисептиком поверхность испарителя кондиционера от пыли и запаха:

Антисептик

Антисептик


5. Установить фильтр и уплотнитель в корпус блока охлаждения: Установить фильтр

Установить фильтр

 ... и уплотнитель

... и уплотнитель

6. Почистить от пыли мотор вентилятора:

Мотор вентилятора

Мотор вентилятора


7. Собрать всё назад.
Вот так выглядит фильтр, отработавший примерно год:
Отработавший фильтр

Отработавший фильтр


Можно представить, что примерно также выглядят легкие тех, у кого фильтра нет.


Рубрика: ·


Источник: http://www.ed-exiv-club.ru/2009-04-24/ustanovka-salonnogo-filtra/
